1. Tirohanga Tiaki Tapare Tiro (Tatai Whakapai)

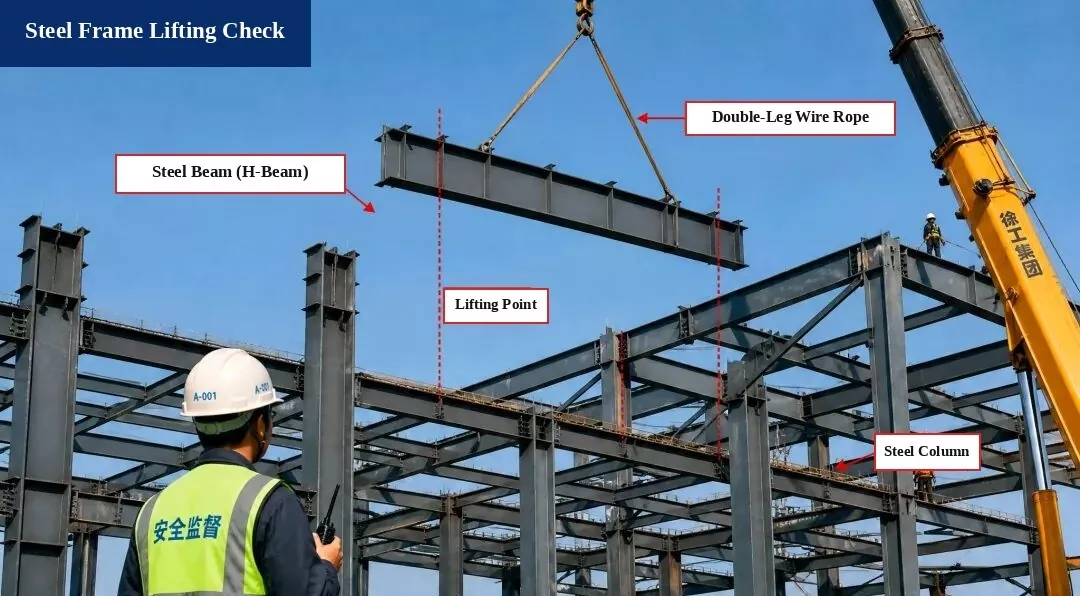

I. Hiki Hoahoa

Mema:Kurupae maitai H500×200×10×16, Roa L = 12.0 m

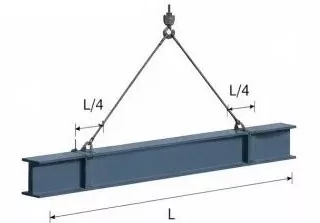

Ira hiki:Tautuhia ki te L/4 mai i ia pito o te kurupae

Koki kotaha:α ≈ 60°

II. Te Tatau Uta

1. Taumaha-whaiaro o te Kurupae:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Tauira Uta Hihiko:Tangohia te 1.1

3. Taumaha o nga Kotaha:Ka warewarehia (karekau)

4. Tapeke Kawenga Hiki:
P = G × 1.1 = 219.9 kN

5. Kotaha Kotaha (Uta Taurite):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Tirohanga Haumaru Kotaha

1. Momo kotaha:φ20 taura waea maitai, pakaru te uta Fb = 360 kN

2. Tauwehe Haumaru (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Ka tutuki nga whakaritenga paerewa!

Tirohia te Whakamutunga:
He haumaru te mahi hiki me te whakatutuki i nga whakaritenga waehere.

Paerewa Tohutoro

• Waehere mo te Hanga Hanganga maitai (GB 50755-2012)

• Waehere Hangarau mo te Haumarutanga o te Hiki me te Whakanuia i roto i te Hanga (JGJ 276-2012)

Tuhipoka Haumaru:

1. Tirohia te kurupae rino, taura waea, me nga taputapu hiki i mua i te hiki kia mohio kei te haumaru, kei te pono.

2. Whakaritea he tangata whakatapua ki te whakahaere i te mahi hiki. Kaua tetahi e tu ki raro i te kurupae kua hikitia.

3. Kati tonu te mahi hiki ina tae te tere o te hau ki te Taumata 6, teitei ake ranei.

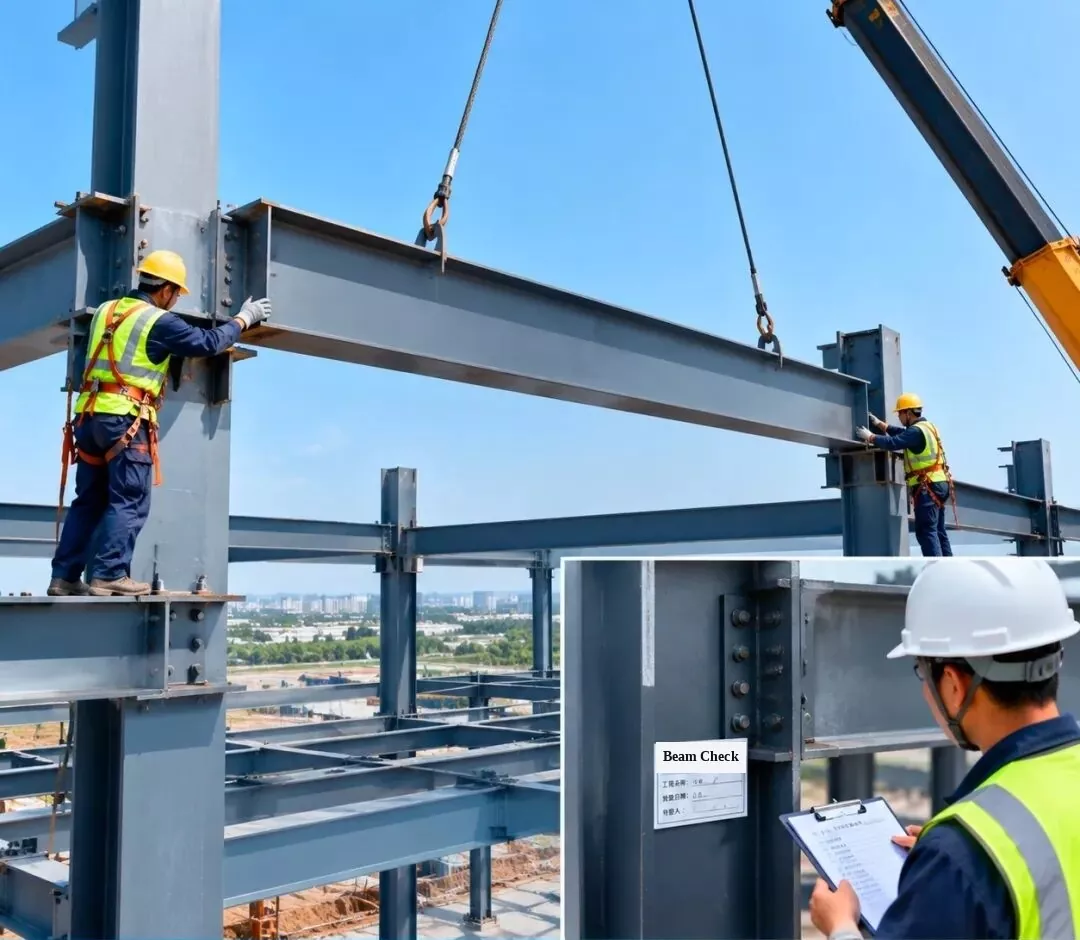

2. Te Whakanohonga me te Tirohanga Taapare Tirohanga — Te Whakanohonga Raina Raina

Whakaarahia te kurupae rino ki tona tuunga kua whakaritea, katahi ka tirotirohia me te whakaae nga hononga hono kia tutuki ai te kounga o te whakaurunga ki nga whakaritenga hoahoa.

[Tautohu Whakauru ki te Tiwae: Tirohanga Tirohanga Kurupae Tirohanga | Ingoa Kaupapa: Awheawhe #1 | Te Ra Tirotiro | Kaitirotiro]

3. Te Whakanoho me te Tirotiro i te Taapare Tirohanga — Te Taaranga Taapapa Roopu Tiaki

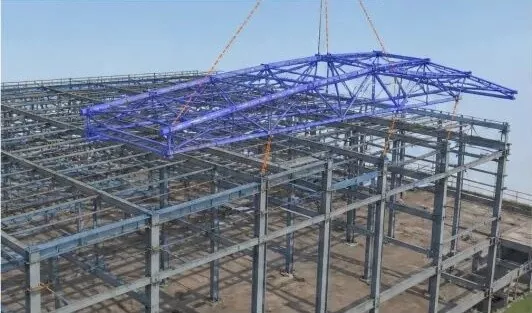

1. 3D BIM Simulation:Whakatauritehia te whakaurunga tira o te tuanui hei whakapai ake i te mahere hiki me te raupapa whakaurunga.

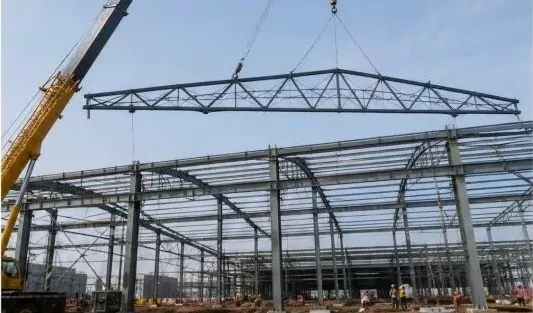

2. Te hiki i te tuanui:Whakamahia te warou taraka ki te hiki i te taraka ka ata tuu ki te tuunga me te taurite tonu.

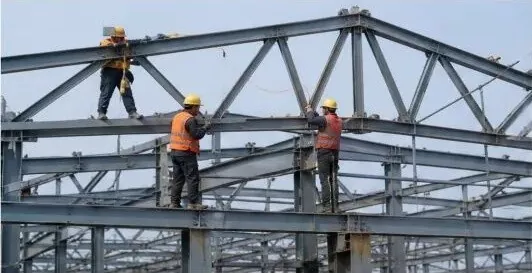

3. Turanga me te Whakatikanga rangitahi:I muri i te tuunga o te taara o te tuanui, whakamauhia mo te wa poto ka whakatika i tona turanga me te teitei (te teitei).

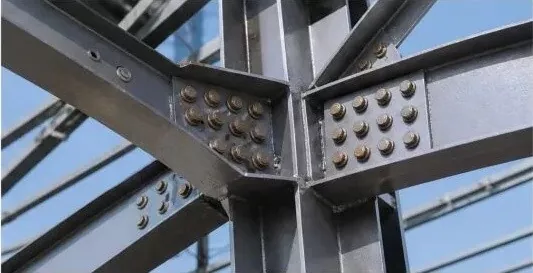

4. Te Hononga Pounaha Kaha-Teitei:Whakanuia nga raka teitei-kaha kia rite ki nga ture hoahoa kia pai ai te hono.

5. Tirohanga Tāuta:Takina te teitei, te awha, te piko (whakahekenga), me te tirohanga poutū kia tutuki ki te waehere.

6. Rekoata Tirotiro:I muri i te paahitanga o te tirotiro, whakakiia te puka rekoata ka haere ki te mahi hanga e whai ake nei.

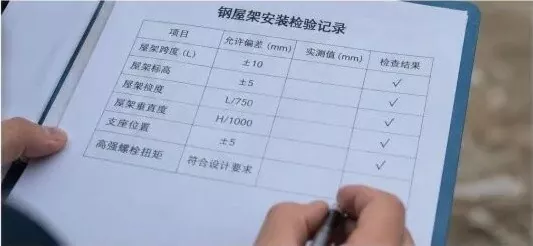

Te Rekoata Tirotiro Taapiri Taapapa Roopu Tirohanga

Tūemi Tirotiro	Hapa Whakaaetia (mm)	Uara ine (mm)	Tirohia te Hua
Awha Taapapa (L)	±10	—	√ (Paahi)
Teitei Taraka (Taketanga)	±5	—	√ (Paahi)
Whakapiko Taraka (Deflection)	L / 750	—	√ (Paahi)
Tirohanga Poutū Taraka	H / 1000	—	√ (Paahi)
Turanga Tautoko	±5	—	√ (Paahi)
Te Kaha-Teitei Bolt Torque	Ka tutuki nga whakaritenga hoahoa	—	√ (Paahi)

Nga Tohu Mana Matua:

Tirohia nga waahanga rino katoa e haere mai ana i runga i te waahi ki te manatoko i to raatau momo, te rahi, me te kounga pai;
Whakamahia he mahere hiki haumaru me te mahi hei whakarite i te haumaru hiki;
Whakaritea me te whakatika i te tira i muri tonu i te tuunga;
Whakapaia nga pou kaha-kaha katoa kia tika, ka whakamatau i o raatau taipana kia rite ki te waehere;
Whakahaerehia he tirohanga katoa kia tutuki ai te hanganga kua whakauruhia ki nga whakaritenga hoahoa me nga tohu.

4. Te Whakauranga me te Tirohanga Taapapa Tirohanga — Te Whakanohoanga Hiko Tira

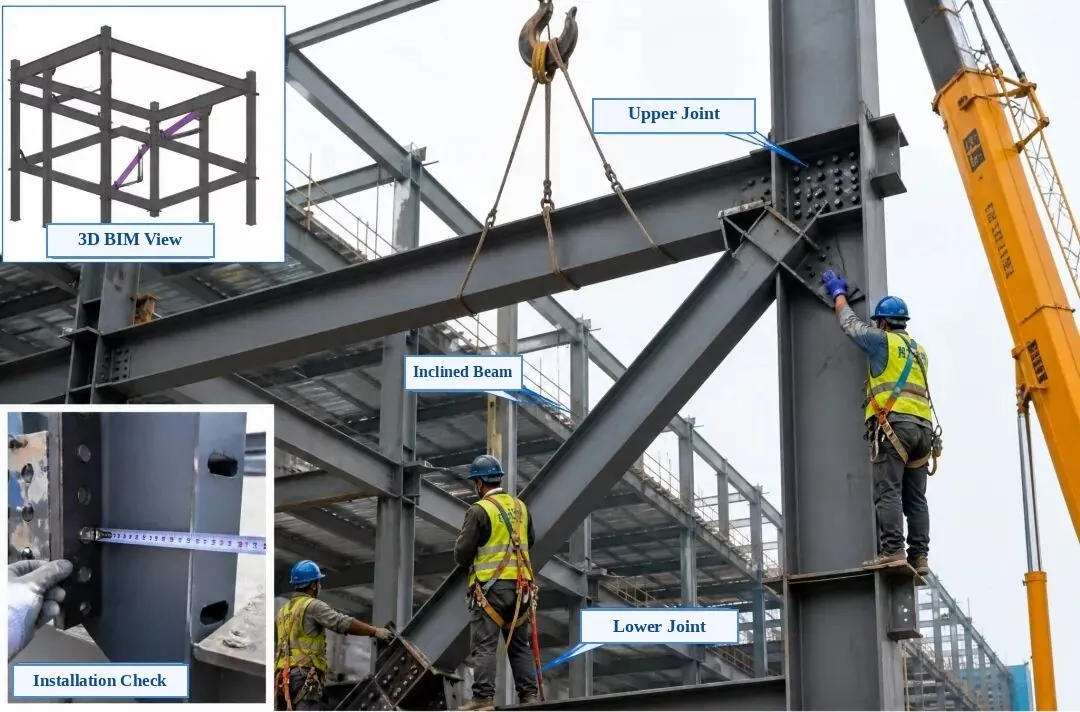

Tapanga Whakaahua Kua tangohia:Runga-Maui Whakauru: Tirohanga BIM 3D | Raro-Mauī Kōkuhunga: Taki Tāuta | Whakaahua Matua: Hononga Hononga o Runga, Kurupae Hikoi (Haroki Hauroki), Hononga Raro

Tāutanga Tapare maitai me te Tirotiro — Te Whakataunga Kurupae Hiko

1. Tirohanga i mua i te whakaurunga:Tirohia te nama waahanga, te rahi, nga tuunga kohao, me te ahunga pereti hononga. Me whakarite kia papatahi, kia ma, kia kore he puru, he hinu ranei nga papa whakapiri.

2. Te hiki me te tuunga:Whakamahia kia rua nga waahi hiki ki te hiki i te kurupae titaha ki te waahi. Whakatikatika mo te wa poto ka whakarite kia noho tika nga hononga o runga me raro ki te pou maitai me te kurupae.

3. Tirohanga me te Whakatikatika:Whakaritehia te waahi o te raina waenga, te teitei, me te tirohanga poutū o te kurupae hee ki te whakatutuki i nga whakaritenga hoahoa. Whakaotia te hononga pūmau i muri i te tīaroaro.

4. Tikanga Hononga:Honoa ki nga raka kaha teitei. Whakapaia kia rite mai i te pokapū ki waho ki nga taha e rua e hiahiatia ana e te hoahoa, me te tohu i ia pou i muri i te tirotiro i nga paahitanga o te kati.

5. Tirohanga Tāuta:Tirohia te tuunga o te raina waenga, te teitei, te tirohanga poutū, te piri o te whakapiri pereti, me te kounga o te raka. Me tutuki nga mea katoa ki te Waehere mo te Whakaaetanga o te Kounga Hanganga o nga Hanganga Tii (GB 50205).

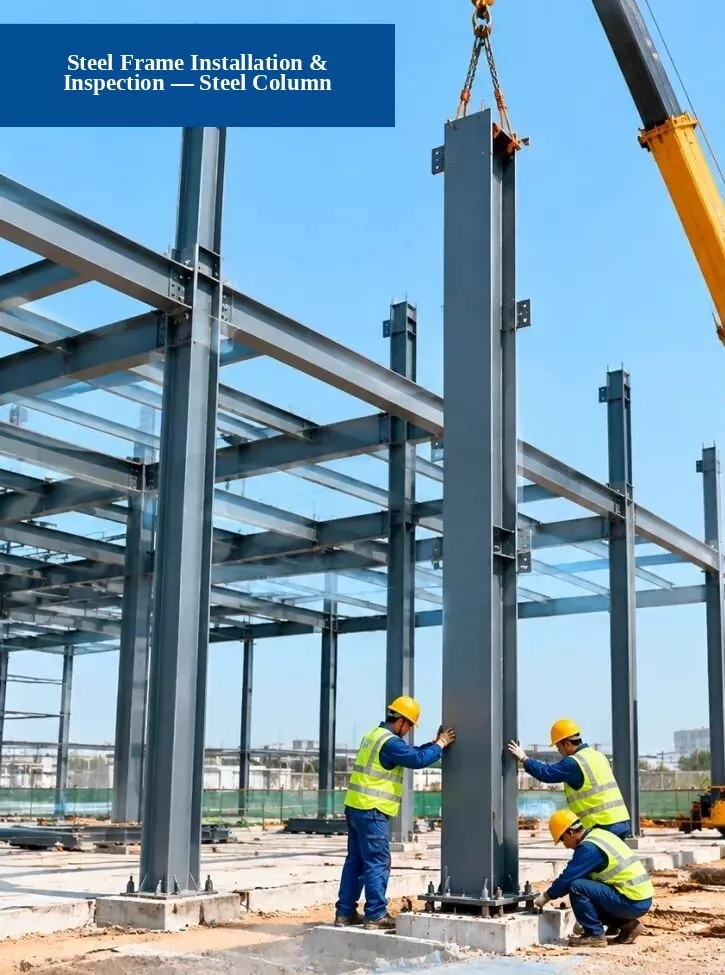

5. Te Whakauranga me te Tirohanga Taapare Tirohanga — Te Whakataunga Tiwae Tiwae

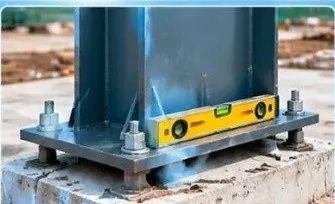

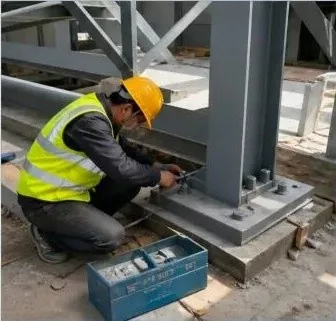

1. Tirohanga Turanga:Tirohia mehemea ka tutuki nga waahi o te punga, te teitei o te turanga, me te rahi o te turanga ki nga whakaritenga hoahoa.

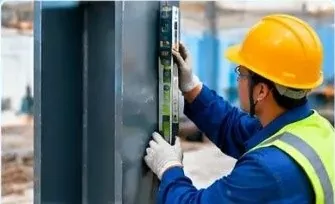

2. Taki Tirohanga Poutū:Whakamahia he teihana tapeke, he paramu taiaho, he taumata torotika ranei hei tirotiro i te tika (poutū) o te pou maitai.

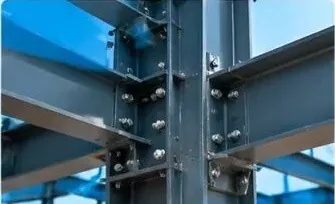

3. Tirohanga Kounga Hononga:Tirohia mehemea ka tutuki nga raka teitei, te weld, me nga pereti hononga ki nga whakaritenga paerewa.

Tukanga Hanga:1. Mahi Whakariterite → 2. Whakaarahia & Whakanohoia te Tiwae Tiaki → 3. Tāuta me te Haumaru → 4. Tirotiro me te Whakaaetanga

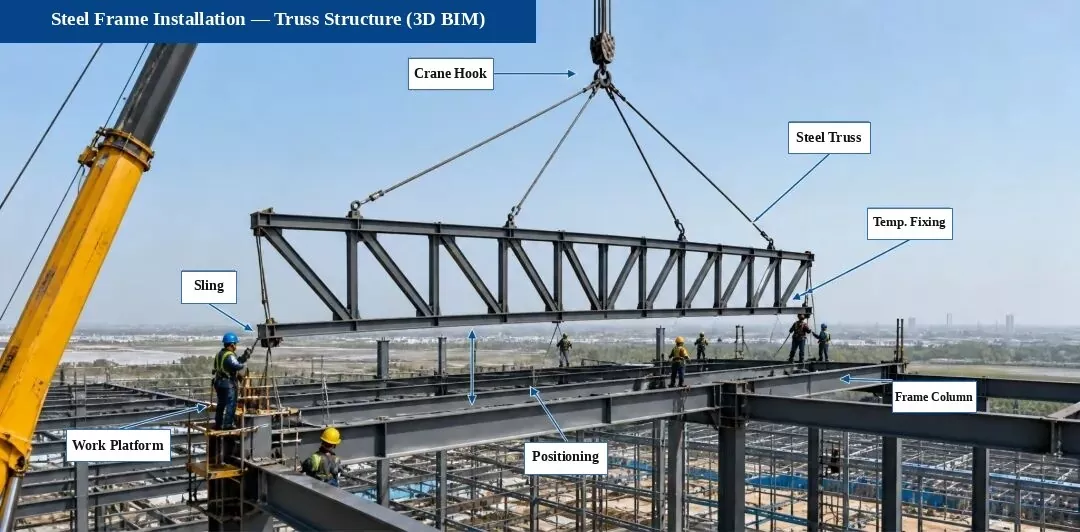

6. Tāutanga Tāpare maitai — Tāutanga Hanganga Truss (3D BIM Diagram)

Rere Tukatuka:Te Tirohanga me te Tohu → Tirohanga Tautoko → Whakaarahia me te Whakanoho → Te Whakatika Momo → Te Tirohanga me te Whakariterite → Te Hononga Pounaha Kaha-Tirohanga → Te Wehe (mehemea ka hiahiatia)

Ira Tāuta Matua:

I mua i te hikitanga, tirohia te raina pokapū tautoko, te teitei, me nga waahi whakauru;
Whakapiria nga taura arataki hau (taglines) i te wa e hiki ana kia mau tonu te taara;
Whakaritea me te whakamarumaru mo te wa poto i muri tonu i te tuunga kia kore ai e piko, e korikori ranei;
Ko nga hononga raka kaha teitei me whai i nga tikanga hoahoa me nga ture waehere me te whakakaha ki te taipana e hiahiatia ana;
Ko te kounga paihere me tutuki nga ture i roto i te Waehere mo te Whakaaetanga o te Kounga Hanganga o nga Hanganga Tira (GB 50205).

Nga Tohu Tirotiro Matua (Whakaahua Pae):

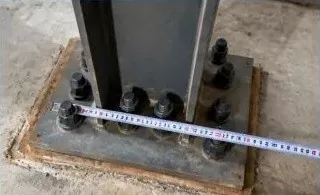

1. Tautoko & Takitahi

Tirohia nga tuunga me te teitei o nga pou tautoko, nga pereti shim, me nga waahanga whakauru kia mohio ai ka tutuki nga whakaritenga hoahoa.

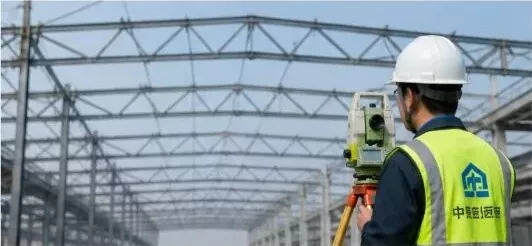

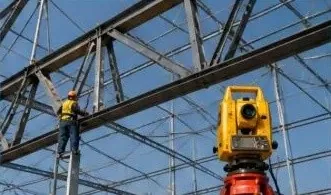

2. Tirohanga Tirohanga Taraka

Whakamahia he teihana tapeke ki te ine i te raina waenga, te teitei, me te piko o te arai, me te whakatika i nga whakatikatika.

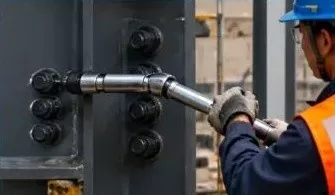

3. Tirohanga Pounamu Te Kaha-Teitei

Tirohia te tau, te rahi, me te taipana o nga tutaki kaha teitei, ka whakamatau ano i a raatau e hiahiatia ana e te waehere.

Tuhipoka:Ko te hanganga truss i roto i tenei kaupapa kua whakaemihia i mua i te wheketere me te hiki i nga waahanga i runga i te waahi kia tika ai te whakaurunga, te kounga me te haumaru.

7. Anga maitai me te Whakapaipai i te Whakanohonga me te Tirotiro i te Pepa Roof Metal

Te Whakanoho me te Tirohanga Taapare Tirohanga

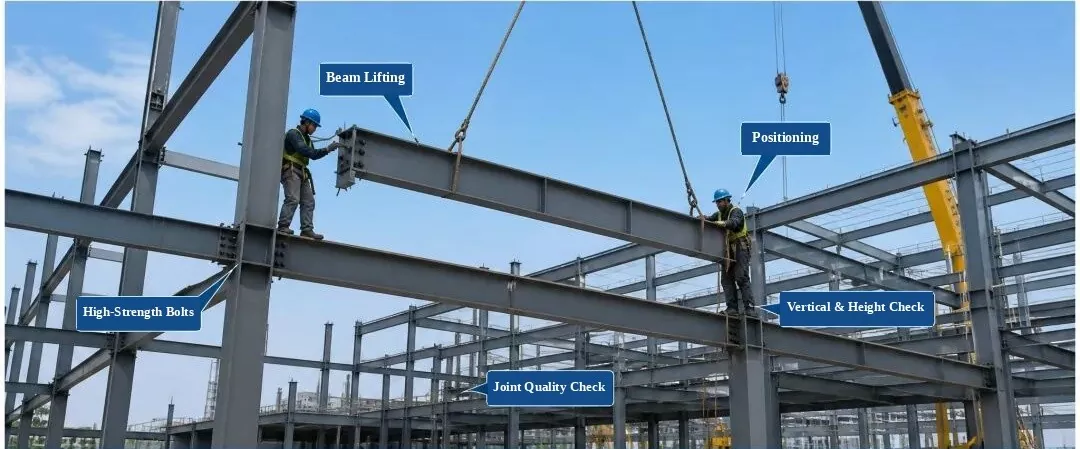

(Tapanga: Te Whakaara Kurupae, Te Turanga, Nga Pouaka Kaha-Teitei, Tirohanga Poutū & Teitei, Tirohanga Kounga Hononga)

1. Taki Wāhanga Taumai:Tirohia te kounga o te rauemi, te rahi, te ahua o te mata, me te tika. Tāutahia i muri noa i te tirotiro.

2. Mana Tukatuka:Whakahaerehia te tuunga o te waahanga, te teitei, te tirohanga poutū, me te whakamau raka i te wa o te whakaurunga.

3. Tuemi Tirotiro:Te tuunga raina waenga, te teitei, te tirohanga poutū, te papatahi o te mata, me te kounga hononga raka.

4. Paerewa Kounga:Me tutuki te Waehere mo te Whakaaetanga o te Kounga Hanganga o nga Hanganga Tira (GB 50205-2020).

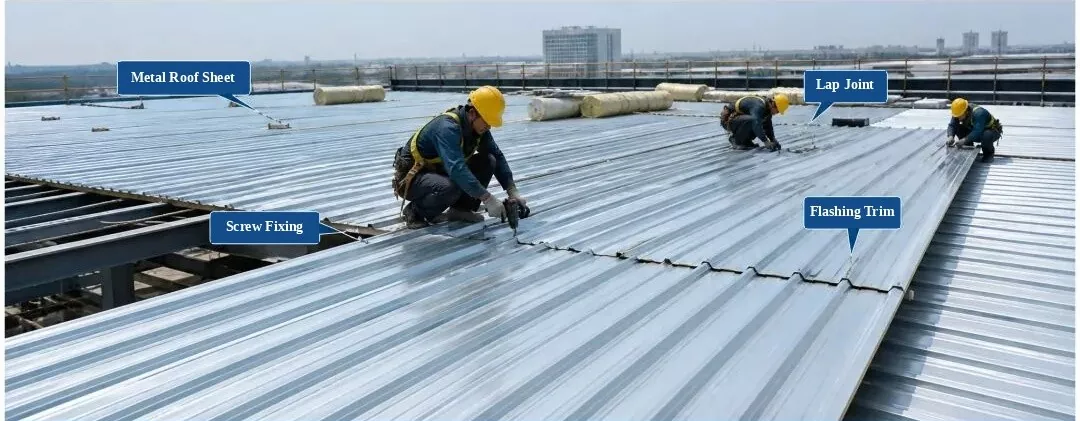

Ko te Whakaritea me te Tirohanga Pepa Whakapaipai whakarewa

(Tapanga: Pepa Whakapaipai Kotara, Hononga Puu, Whakatika Tiu Tiu Whaiaro, Kuti Uira)

1. Tirohanga Rawa:Tirohia te tohu o te panui, te matotoru, te paninga, me te tae. Whakamahia anake i muri i te tirotiro.

2. Ture Tāuta:Inaki tika nga panui ka whakatika kia mau. Kia mau tonu te mokowā tīwiri i roto i ngā tepe paerewa, kia kore he tīwiri e ngaro, e pohehe ranei.

3. Tuemi Tirotiro:Te papatahi o te tuanui, te whanui inaki, te mokowhiti o te waahi whakamau, me nga korero whakamaarama parewai.

4. Paerewa Kounga:Me tutuki te Waehere Hangarau mo te Hangarau Hangarau Hangarau (GB 50345-2012).

8. Te Whakanoho me te Tirotiro i te Taapare Tirohanga — Te Ara Pika me te Whakanoho Rererangi

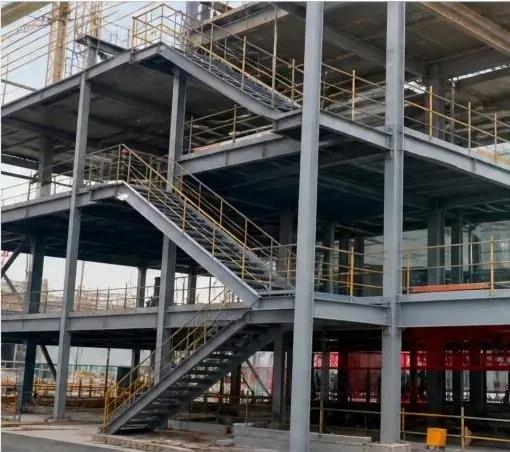

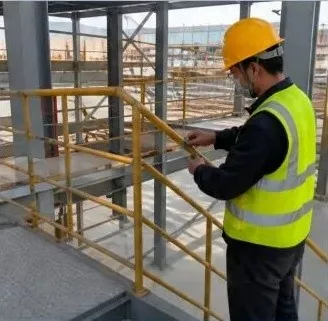

1. Kua oti nga arawhata rino me nga reera ringa (Whakaahua Pae)

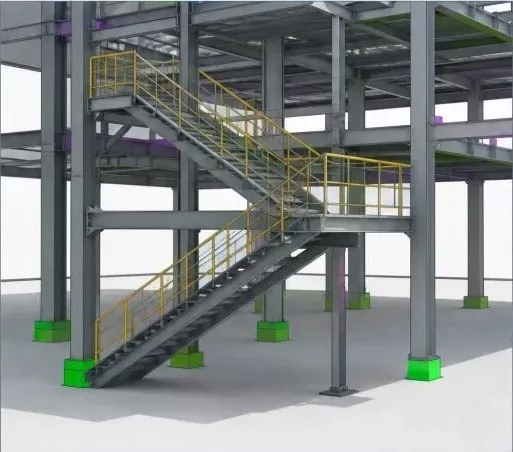

2. Tauira BIM Ahu-3 (Nga arawhata rino me nga reera ringa)

3. Te Whakauranga Piira (Mahi Pae)

4. Te Whakaritenga Rererangi (Mahi Pae)

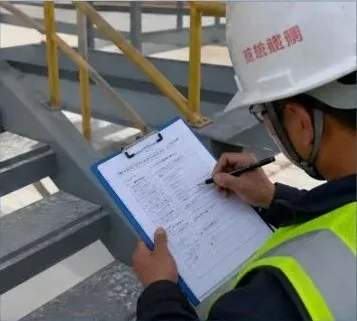

5. Tirohanga Kounga Kounga (Tirohanga Pae)

Tohutohu:

I mua i te whakauru i nga arawhata rino me nga reera ringa, tirohia nga rahi o nga waahanga, teitei, me nga raina pokapū;
I te wa e whakamahi ana i nga hononga tutakina, tirohia te rahi o te pou, te nui, me te taipana kia pai ai te hono;
Me u, me tika nga ringaringa kua oti te whakanoho, me te whakakii me te maeneene maeneene e tutuki ana i nga whakaritenga hoahoa me te waehere;
Whakahaerehia he tirotiro kounga i muri i te whakaurunga me te whakakii i te rekoata tirotiro hei whakarite i te kounga o te kaupapa.

Nga Paerewa Tukatuka Hanganga mo nga Hanga Tiu (Tapare Hia)

Hanganga maitaiese whakamahia nuitia ana i roto i te maakete hangahanga o naianei ki te hanga anga whare, a ka noho ko ratou te whiringa matua mo nga hanganga whare tuatahi a meake nei. He maha nga waahanga o nga hanganga maitai, nga momo hanganga, me nga momo waahanga. I runga i te punaha hanganga, ka wehewehea ki nga momo matua e wha: nga anga kuaha, nga matiti mokowhiti, nga tira, me nga hanganga anga.
